上海市土木工程学会2019年“土木技术论坛”第九讲——龙莉波:建筑工程逆作法关键技术研究
发布时间:2019-11-10 10:10:57

深基坑工程施工技术主要可分为顺作法和逆作法施工。相对顺作施工,逆作法施工技术在解决越来越复杂的深基坑工程难题和倡导“四节一环保”的绿色施工等方面具有更积极的意义。逆作法施工技术是当前建筑行业中一种较为先进的施工技术,该施工技术对于建筑工程的安全性能、施工质量、经济效益等方面,起到良好作用,具有缩短工程总工期,节约施工成本,对环境影响小等优点,最大限度地满足建筑工程建设的多样化需求,为我国建筑行业的稳定发展提供可靠的保障。


11月8日下午,上海市土木工程学会2019年“土木技术论坛”第九讲在上海建工大厦G层报告厅举行,本次活动由上海市土木工程学会主办,由工程建造专业委员会和上海建工集团股份有限公司科学技术协会联合承办,特别邀请了上海建工二建集团有限公司总工程师、上海建筑工程逆作法工程技术研究中心主任龙莉波作了题为《建筑工程逆作法关键技术研究》的报告。来自上海建工集团股份有限公司、上海广联环境岩土工程股份有限公司、上海公路桥梁(集团)有限公司、上海核工程研究设计院有限公司等单位的220余名专业技术人员共同参与,本次活动由上海市土木工程学会综合办公室主任崔敉主持。



专家介绍

龙莉波,教授级高工,一级注册建造工程师,现任上海建工二建集团有限公司总工程师、上海建筑工程逆作法工程技术研究中心主任。致力于深基坑、逆作法、预制装配式建筑施工技术研究与推广。领导多项重大工程的科技攻关,研发多项深基坑逆作法建造等方面的施工工法以及平推式逆作法、逆作法工业化建造技术、基于超高性能混凝土的预制装配式PCUS创新体系等核心技术。



龙总介绍了逆作法围护结构施工技术、竖向支承结构施工技术、逆作法先期和后期地下结构施工技术、逆作挖土施工技术、地上地下结构同步施工技术、平推式逆作法技术、作业环境控制技术和信息化监测等基坑逆作法施工的关键技术,为逆作法技术在工程项目施工中的应用以及逆作法施工技术的发展提供了借鉴和参考。


01  概述

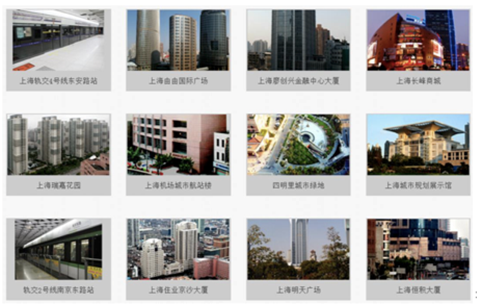

龙总从逆作法技术对深基坑工程的意义、逆作法的基本流程、逆作法技术优势分析、逆作法的应用要求全面阐述了逆作法技术。同时指出近年来,随着工程难度的提升及技术的不断完善,逆作法技术已走出上海,遍及全国17个省、市、自治区,近40项逆作法工程,总建筑面积超过400万m2 。

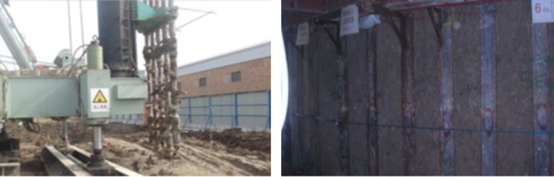

 02 围护结构


逆作法基坑围护结构可根据土层的性质、地下水条件及基坑周边环境保护要求采用地下连续墙、灌注桩排桩、型钢水泥土搅拌墙和咬合式排桩等。围护结构可作为地下结构外墙或外墙的一部分。逆作法基坑工程中的围护体在施工阶段的设计计算方法与常规的板式支护体系基本相同,只是在具体参数的取值以及设计工况等方面有所区别。


型钢水泥土搅拌墙施工时,搅拌桩机或渠式切割机就位应对中,平面允许偏差应为±20mm,垂直度允许偏差不大于1/250。基坑开挖前,水泥土搅拌墙的强度应符合设计要求。水泥土搅拌墙的强度宜采用浆液试块强度试 验确定,也可采用钻叏桩芯强度试验确定。

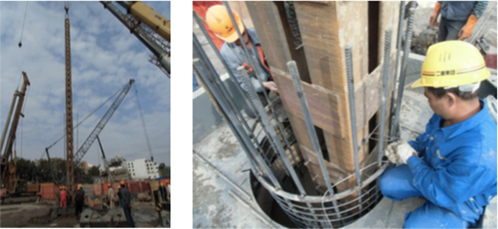

03 竖向支承结构

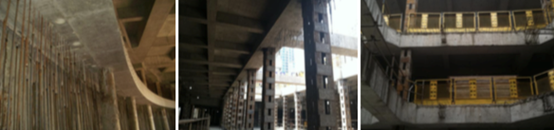

逆作法工程中竖向支承系统设计的最关键问题就是如何将在主体结构柱位置设置的钢立柱和立柱桩, 使之与主体结构柱子和工程桩有机结合,使其能够同时满足基坑逆作实施阶段和永久使用阶段要求。


钢管混凝土支撑柱内混凝土与支承桩身混凝土采用不同强度等级时,施工时应控制 其交界面处于低强度等级混凝土一侧;支撑柱外部混凝土的上升高度应满足支承桩混凝土 超灌高度要求。浇注钢管内混凝土过程中,应人工对钢管柱外侧均匀回填碎石砂,分次回 填至自然地面。





04先期地下结构


先期地下水平结构应根据逆作阶段的平面布置和工况,按水平和竖向联合受荷状态进行承载力和变形计算,并应符合逆作阶段和使用阶段的承载力极限状态和正常使用极限状态设计要求。


在有防水要求的地下室顶板上预留浇捣孔,应根据设计要求采取相应的防水构造措施;
预留孔洞周边的结构梁板钢筋伸出不宜超过300mm,梁预留筋应采用I 级机械接头,板钢筋可采用焊接,预留钢筋应采取防碰撞保护措施。先期地下结构施工时应对长期暴露在外部的预埋钢筋采取防锈及防腐的保护措施。

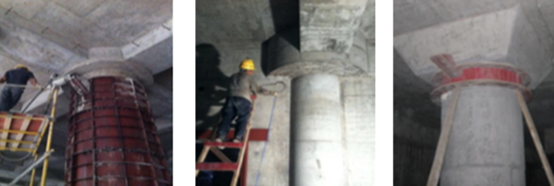

05 后期地下结构


后期地下竖向结构施工采取措施确保水平接缝混凝土浇筑的质量,可采取超灌法、注浆法或灌浆法等接缝处理方式。后期竖向结构的施工采用超灌法时,宜采用高流态低收缩混凝土,必要时采用自密实混凝土。当竖向结构承载力和变形控制要求较高时,宜在接缝处预埋注浆管,后期竖向结构施工完成后再采用加压注浆工艺对接缝进行处理,注浆材料宜采用结构注浆料,注浆管间距宜控制在600mm以内,采用灌浆法时,水平接缝位置预留不小于50mm 的间距,采用高于原结构混凝土强度等级的灌浆料填充。采用的模板应密封严密,与上下结构搭接100mm 以上,灌浆口应与出浆口对应布置,并沿灌浆方向单向施工。

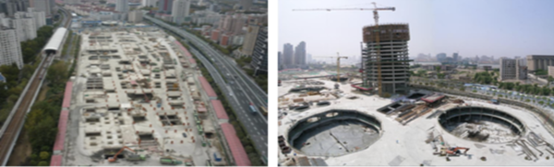

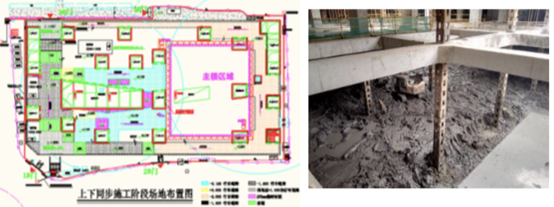

06地上和地下结构同步施工


当主体结构为框架‐剪力墙或筒体结构时,上部结构宜在包含界面层在内的两层或两层以上地下水平结构施工完成后方可向上施工。


取土口的设置宜避开上部结构范围,可利用上部结构周边退界区域或者中庭等大空间部位 作为取土口使用; 逆作施工作业平台层以上的楼层净空应满足垂直取土设备的操作要求,必要时在取土口上 方采取上部局部结构后施工的措施。





07土方开挖


逆作法降水井需要重点保护,降水井头不宜露在B0板外开挖下层土方时上层混凝土结构楼板强度达到设计要求; 基坑降水降至开挖土层底面500mm以下。在软土底层的逆作法施工中取土口间的水平净距不宜超过30m; 地下各层楼板与顶板洞口位置宜上下相对应; 取土口的位置宜设置在各挖土分区的中部位置,且不宜设置紧贴基坑的围护结构。

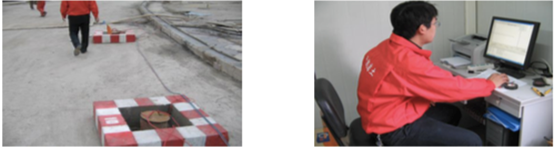

08逆作法监测


基坑边缘以外1~3倍基坑开挖深度范围内需要保护的周边环境应作为监测对象,必要时可扩大监测范围。逆作法监测报警值应兼顾监测项目的累计值和变化速率。 逆作法降水井需要重点保护,降水井头不宜露在B0板外。




结语:建筑工程逆作法工程的设计和建造技术需要有机结合,相互促进,最大限度推动逆作法工艺的发展; 同时应注重逆作法建造技术的创新,研发成果与实际工程紧密结合;强化逆作法关键技术的改进和升级,构建标准化和产业化集成体系。做到不断提升逆作法工程施工全过程多方位的实时监测不控制水平,力推信息化施工管理体系,实现建筑工程逆作法工程建设的绿色环保施工。
